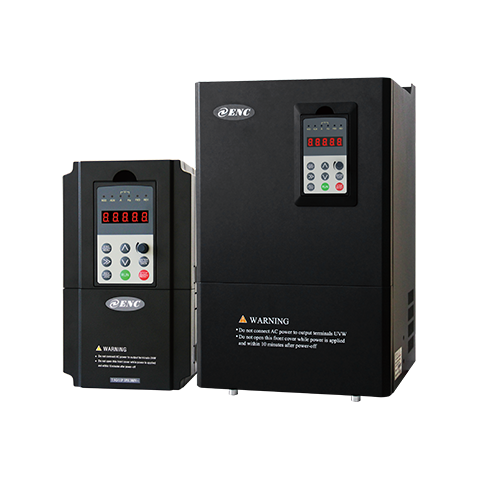

EN600PV光伏水泵变频器
-
产品特性
产品特点
高过载能力
150%额定电流1分钟；180%额定电流2秒；200%额定电流0.5秒。
出色的控制功能
保障设备自动运行，无人值守。
保护功能
具有低频保护、睡眠保护、抽⼲保护、过流保护、最⼩功率保护等多种保护功能。
默认自动运行
通过键盘自动运行；通过物联网自动运行；通过端子自动运行。

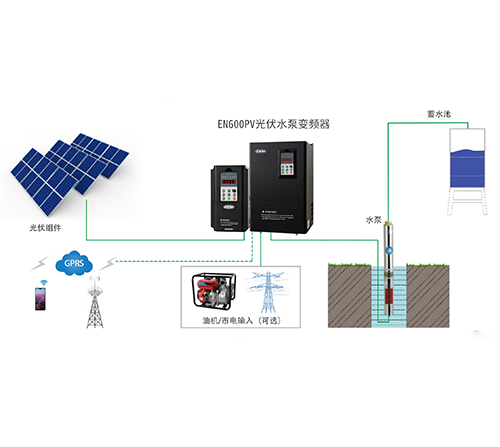

应用优势
最大MPPT效率最高是99.9%
随时自动跟踪
自动启动休眠，欠压在启动
同时支持DC和AC输入
水位监控：防干抽、防溢水
记录功能：发电量、抽水量、运行时间
系统运行不支持电网和电池
-
规格参数
性能指标项目
项目描述
输入
(交流侧）
额定电压、频率
单相220伏级：单相220V，50Hz/60Hz；
三相380伏级：三相380V，50Hz/60Hz
允许电压波动范围
单相220伏级：200～260V；
三相380伏级：320～460V
输入
(直流侧）
推荐MPPT工作电压
单相220伏级：330VDC
三相380伏级：550VDC
推荐工作电压范围
单相220伏级：330～400VDC
三相380伏级：600～750VDC
输出
电压
0～380V
频率
0～600Hz
过载能力
150%额定电流1分钟。
运行功能
运行命令给定通道
操作键盘给定、控制端子给定、通讯给定，可通过多种方式切换。
捆绑功能
运行命令通道可以任意捆绑，同步切换。
输入
输出
特性
数字输入通道
8路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入50KHz，可扩展至14路。
模拟输入通道
2路模拟输入通道，其中AI1可选4～20mA或0～10V输出，AI2通道为差分输入，4～20mA或-10～10V输入可选，可扩展至4路模拟输入。
脉冲输出通道
0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出。
模拟输出通道
2路模拟信号输出，其中AO1通道可选4～20mA或0～10V，AO2通道可选4～20mA或0～10V可实现设定频率、输出频率等物理量的输出，可扩展至4路模拟输出。
操作键盘
键盘显示
可显示设定频率、输出频率、输出电压、输出电流等多种参数。
按键锁定
实现对按键的部分或者全部锁定。
保护功能
上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护 、继电器吸合保护、端子保护、停电不停保护等。
环境
使用场所
室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。
海拔
低于1000米。（高于1000米时需降额使用， 每增加1000米高度输出电流约降低额定电流的10%）。
周围温度
-10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热)。
周围湿度
小于95%RH，无水珠凝结
振动
小于5.9米/秒²(0.6g)
存储温度
-40℃～+70℃
结构
防护等级
IP20
冷却方式
强制风冷
安装方式
壁挂式
体积型号
安装尺寸变频器型号
W
(mm)
H
(mm)
D
(mm)
D2
（mm）
A
(mm)
A1
（mm）
B
（mm）
W1
（mm）
D1
（mm）
安装
孔径
（mm）
图号
EN600PV-2S0004
115
200
151
164
104
-
186
-
-
5
图a
EN600PV-2S0007
EN600PV-2S0015
EN600PV-2S0022
EN600PV-2S0037
EN600PV-4T0007
EN600PV-4T0015
EN600PV-4T0022
EN600PV-4T0037
EN600PV-4T0055
140
240
175
188
129
-
227
-
-
5
图a
EN600PV-4T0075
EN600PV-4T0110
180
304
189
202
165
-
281
-
-
6
图a
EN600PV-4T0150
EN600PV-4T0185
250
398
210
223
180
-
382
-
-
9
图b
EN600PV-4T0220
EN600PV-4T0300
280
450
240
253
180
-
434
-
-
9
图b
EN600PV-4T0370
-
